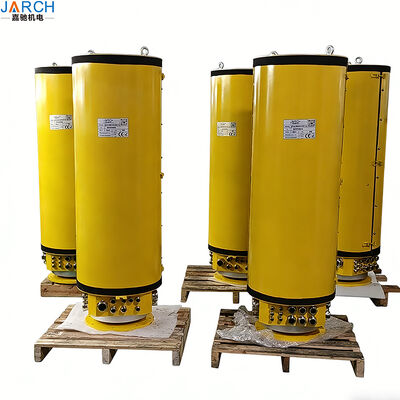

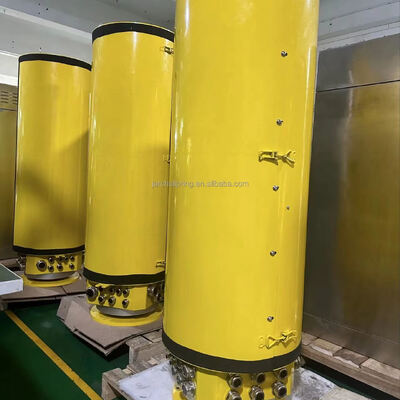

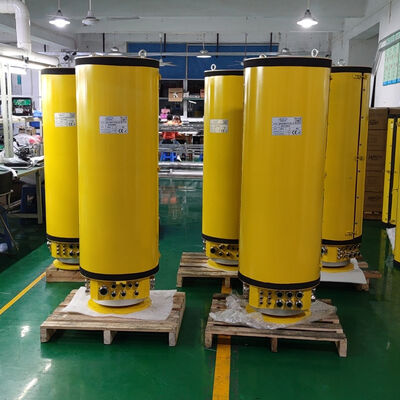

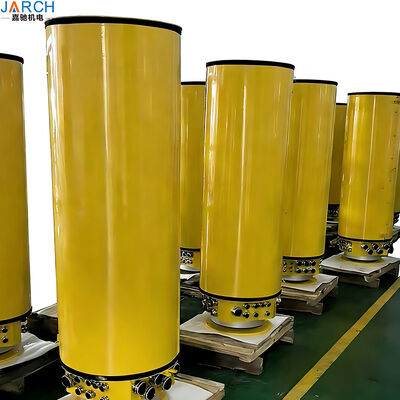

Hoogspanningskabel spoel Slip Ring Toren kraan 12,5kv slip Ring Centrale verzamelaar Ring voor 15kv kraan

1Over de slip ring.

JARCH Slip Rings zijn elektromechanische apparaten voor de overdracht van elektrische energie, besturingssignalen en/of gegevens van een stationaire naar een roterende structuur (of omgekeerd).We bieden een compleet assortiment slip ringen voor het overbrengen van spanning van mV tot 36 kV en stromen van mA tot 3600 AAlle series zijn geschikt om te worden gemengd met signalen en gegevens. Op maat gemaakte oplossingen kunnen verder gaan tot 13000 A en 43,2 kV. We passen altijd de beste technologie toe om aan uw behoeften te voldoen:twee- of meervoudige borstelsWe kunnen een compositie leveren van een paar palen tot enkele honderden, afhankelijk van de vereisten van uw toepassing.Slip Ring Assemblies kunnen worden geleverd als open, “niet-gesloten” typen voor speciale aanpassingen voor de klant, of volledig afgesloten met een plastic of metalen behuizing met een hoge impact, geschikt zelfs voor gevaarlijke plaatsen.Voor vloeistoffen of gassen zijn extra roterende koppelingen beschikbaar en kan met glasvezel draaiende koppelingen worden geïntegreerd..

2.Productoverzicht:

Onze JARCH slip ringen zijn ontworpen voor een betrouwbare transmissie van stroom, signalen en data in roterende toepassingen.Ze worden veel gebruikt inwindturbines, robotica, kranen, verpakkingsmachines en medische apparatuurMet een laag elektrisch geluid, hoge snelheid stabiliteit, en een lange levensduur, onze slip ringen zorgen voor continue 360Crotatie zonder kabelverwarring.

3- Kraan.Slipringparameters:

3.1 Naam van het onderdeel: geleidende slipring JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Temperatuur van de werkomgeving: -40 °C ~ + 40 °C

3.1.2 Beschermingsniveau: IP64

3.1.3 Werkspanning: DC 24 V/AC400 V

3.1.4 Werksnelheid: 0 tot 2 tpm

3.1.7 Isolatieweerstand: 500 MΩ, de dynamische weerstandsfluctuatiewaarde is kleiner dan 30m Ω

3.1.8 Aantal ringen: 62 ringen in totaal,

3.1.9 Stromstroom in de ring van de voedingsbron:

8 ringen - 400 A, ED100%, 400 V

9 ringen - 150 A, ED100%, 400 V

20 ringen - 21 A, ED100%, 400 V

10 ringen - 20 mA, ED100%, 10V:

Lichaamsgewicht: 160 kg

3.2 Tekening van uiterlijk en afmetingen van de installatie

4.Sleutelkenmerken en voordelen:

1. Robuust en langdurig

*** Gebouwd met gouden legering draad contacten en geavanceerde borstel technologie voor minimale slijtage.

*** Onderhoudsvrije werking met een levensduur van meer dan 10 miljoen rotaties.

***Hoge temperatuurbestandheid van -40 °C tot 80 °C, geschikt voor ruwe omgevingen.

2. Superieure signaal integriteit

***Lag elektrisch lawaai (< 0,5 contactweerstand) zorgt voor een stabiele transmissie.

*** Ondersteunt gemengde transmissie van vermogen, Ethernet (CAT5/CAT6), USB, HD-video en sensorsignalen.

*** Ideaal voor servomotorfeedback, encodersignalen en CAN-bus in automatisering.

3Compact en veelzijdig ontwerp

*** Verkrijgbaar in capsule, doorboor en pannenkoeken.

***Miniatuur slip ringen (vanaf 10 mm in diameter) voor ruimtebeperkte toepassingen zoals robotverbindingen en CCTV-camera's.

*** Aanpasbare boorgroottes (6 mm tot 300 mm) en schakelconfiguraties (1 tot 100+ schakelingen).

4Gebouwd voor moeilijke omstandigheden.

***IP54, IP65 of IP67 bescherming beschikbaar voor stofdichte en waterdichte prestaties.

*** Korrosiebestendig behuizing, perfect voor offshore windparken, maritieme toepassingen en buitenkraan.

***Hoge trillings- en schokbestendigheid voor zware machines.

5. Toepassingen (waar het wordt gebruikt):

Windenergie: toonhoogtebeheersystemen, geabsorberde aandrijvingen, conditiemonitoring.

Robotica: Robotarmen, coöperatieve robots (cobots), AGV's, lasrobots.

Materiaalverwerking: galerijkraan, stapelkraan, draaitafels, verpakkingslijnen.

Medische en defensie: CT-scanners, radarsystemen, panoramische camera's.

Industriële automatisering: draaistadia, indextabellen, kabelbeheer.

RFQ

1. Hebben alle gepubliceerde standaardartikelen 2D- en 3D-tekeningen?

Ja, natuurlijk. Mail ons op kris@szjarch.cn voor meer informatie.

2Welke middelgrote slipringen kunnen worden aangepast en welke parameters zijn vereist?

Door middel van het medium: gas, vloeistof, elektriciteit, Ethernet, glasvezel, gas-vloeistof-elektrisch mengsel enzovoort

3Voor elektrische glijringen zijn de onderstaande parameters vereist:

a. aantal schakelingen (ringnummers), stroom, spanning, rotatiesnelheid, temperatuur, beschermingsgraad;

b. of er een zendsignaal nodig is; welke soorten signaal; of het signaal moet worden afgeschermd;

c. De binnendiameter (ID), de vereiste lengte, breedte, hoogte.

de maximale hoogte moet lager zijn dan XX mm.

4Voor pneumatische of hydraulische glijringen zijn de onderstaande parameters vereist:

a. Wat voor soort gas of vloeistof is het? Onze slip ringen kunnen pneumatische ((vacuüm, lucht, gas...), hydraulische (olie, water, koude vloeistof...), enz.

b. druk, rotatiesnelheid, temperatuur van het medium dat wordt overgedragen;

c. poortgrootte: G1/8 of PT1/4, enz.;

d. De binnendiameter (ID), de vereiste lengte, breedte, hoogte; zijn er specifieke eisen aan deze?

e. het maximaal aanvaardbare koppel van de slipring;

f. Hoe wordt het geïnstalleerd: bevestigen de schroeven in de rotatieas of installeren met flens?

5Voor Ethernet zijn de onderstaande parameters vereist:

a. 1000M of 100M;

b. aantal schakelingen (ringnummers), stroom, spanning, rotatiesnelheid;

c. Is het zendsignaal vereist? Welke soorten signaal? Moet het signaal afgeschermd worden?

d. De binnendiameter (ID), de vereiste lengte, breedte en hoogte.

6Een correcte installatie, het gebruik onder de maximale rotatiesnelheid en de juiste omgeving zijn goed voor het verlengen van de levensduur van de slip ringen.
